Революция в производстве полупроводниковой упаковки: приспособления для листов PEEK для высокотемпературной стабильности

В современной полупроводниковой упаковке коробление во время пайки оплавлением часто снижает точность. Для инженеров-полупроводников выбор правильного материала приспособления напрямую влияет на производительность и надежность. Вот почему инженеры теперь выбирают лист PEEK для высокотемпературных приспособлений. В отличие от традиционных пластиков, пластиковые листы PEEK сохраняют высокую стабильность размеров при температуре 260°C. При обновлении фабрик до упаковки Fan-Out и упаковки 2,5D лист из полиэфирэфиркетона заменяет плиты из эпоксидной смолы, что сокращает объем доработок на 40% и выдерживает более 500 термических циклов.

AHD Polymer, обладающая 32-летним опытом производства инженерных пластиков, предлагает высокопроизводительные решения в области листов PEEK, специально разработанные для применения при высоких температурах.

Почему для современной упаковки необходимы устойчивые к высоким температурам материалы

1. Проблема нагрева в современной упаковке

Расширенная комплектация (2.5D/3D, SiP, Fan-out) включает в себя: Экстремальные температурные условия.

Пайка оплавлением: пиковая температура 230-260°C

Термический цикл: 1000+ циклов от -55°C до 150°C.

Испытание при высоких температурах: 125-200C для проверки надежности.

Критические ограничения традиционных материалов, таких как PPS и PI:

PPS: деформируется >200°C, КТР 50ppm/C.

PI: Дорогой, плохая химическая стойкость.

2. Лист PEEK: идеальное решение для обеспечения термостабильности.

Лист PEEK (полиэфирэфиркетон) представляет собой полукристаллический термопласт, содержащий:

Температура плавления 343 °С.

температура стеклования (Tg) 143 °C

Рабочая температура: постоянная 260°C

КТР: 25–30 ppm/°C (очень хорошее соответствие кремнию)

Полиэфирэфиркетон Лист Стабильность размеров 260°C, деформация <0,02% после 500 термических циклов. Это лучше, чем ППС (деформация 1,2%).

Лист PEEK и традиционные материалы: сравнение характеристик

Параметр	Лист PEEK	Лист ППС	Инструкция по изготовлению
Непрерывная температура (°C)	260	200	250
Тс (°С)	143	85	360
КТР (ppm/°C)	27	50	35
Предел прочности (МПа)	100	70	85
Модуль упругости при изгибе (ГПа)	3,8	2,5	3.2
Деформация при 260°C	<0,02%	1,2%	0,1%

Преимущества пластикового листа PEEK в полупроводниковых светильниках

1. Исключительная стабильность размеров

Низкий КТР пластиковых листов PEEK (27 частей на миллион/°C) сводит к минимуму несоответствие теплового расширения с кремнием (2,6 частей на миллион/°C). Это предотвращает деформацию приспособления во время пайки оплавлением, обеспечивая точное позиционирование чипа и уменьшая дефекты сборки до 40%.

2. Превосходная химическая стойкость

Лист полиэфирэфиркетона устойчив к большинству полупроводниковых химикатов:

Кислоты: HCl, H2SO4 (кроме концентрированных)

Основания: NaOH, КОН.

Растворители: Ацетон, IPA, ксилол.

Эта стабильность предотвращает деградацию материала в процессах влажной уборки, продлевая срок службы приспособлений до 5+ лет.

3. Сверхнизкое выделение газа и образование частиц.

Лист PEEK соответствует стандартам SEMATECH E595 по дегазации:

Общая потеря массы (TML): <0,1%

Собранные летучие конденсирующиеся материалы (CVCM): <0,01%

Низкое образование частиц (<0,1 частиц/см³) обеспечивает соответствие чистым помещениям 5-нм/3-нм процессам, снижая риски загрязнения.

Реальные приложения в усовершенствованной упаковке

1. Приспособления для пайки оплавлением

Применение: 2,5D-промежуточные приспособления, держатели упаковки уровня пластины с разветвлением (FOWLP).

Процесс: пик 260°C, продолжительность 5 минут.

Характеристики листов PEEK: плоскостность в пределах ±0,03 мм, отсутствие коробления после 1000 циклов.

Результат: стоимость замены приспособлений снизилась на 60 % (увеличение доходности от 92 % до 99,5 %).

2. Патрубки для высокотемпературных испытаний.

Применение Тестовые разъемы графического процессора/процессора Держатели модулей памяти

Процесс: 150–200 °C, непрерывное испытание в течение 48 часов.

Характеристики листа PEEK: отсутствие ползучести; стабильное контактное сопротивление <50 мОм

Повышена точность испытаний, срок службы головки увеличен в 3 раза по сравнению с PPS.

3. Детали для работы с пластинами

Применение Патроны для пластин Концевые зажимы Транспортировочные лотки

Обработка: вакуумные патроны 125-180°C.

Характеристики листа PEEK. Целостность в вакууме. Отсутствие переноса частиц на пластину.

Результат: процент царапин на пластине < 0,01 %.

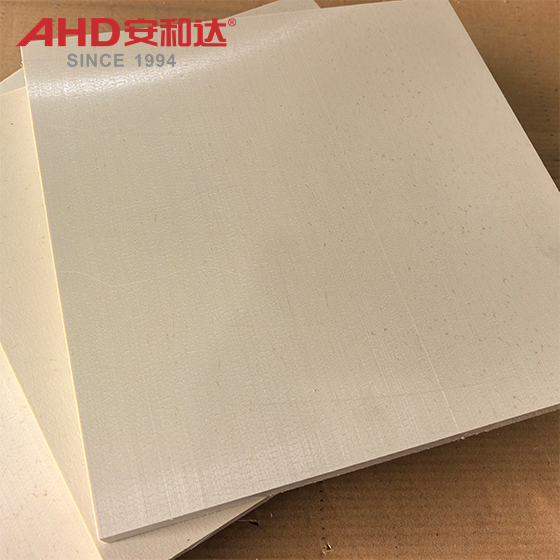

Polyetheretherketone PEEK Sheets Beige Natural

AHD Polymer: ваш надежный поставщик листов PEEK

32-летний опыт работы с инженерными пластиками

С 1994 года компания AHD Polymer специализируется на производстве высокопроизводительных пластиковых листов и стержней. Особенности нашего листа PEEK:

Сертифицирован по стандарту ISO 9001/14001.

Вертикальная интеграция: от сырья до готового продукта

Прецизионная обработка Жесткие допуски

Полный ассортимент продукции PEEK

Мы предлагаем полную серию инженерных пластиковых листов и стержней, а именно:

Толщина листа/пластины PEEK 1–120 мм. Стандартный размер 610*1220 мм.

Лист ESD PEEK: Поверхностное сопротивление 10 ^6–10 ⁹ Ом для применений, чувствительных к электростатическому разряду.

PEEK, армированный стекловолокном/углеродным волокном : улучшенные механические свойства.

Бескомпромиссный контроль качества

Соответствие характеристик ASTM и SEMATECH.

Скорость доставки: 99,8% в срок; процент брака 0,02%.

Тест третьей стороной: RoHS сертифицирован SGS.

Индивидуальные решения и объемные преимущества

Изготовление на заказ: обработка на станке с ЧПУ, сверление, фрезеровка для печати.

Быстрый отбор проб: доставка прототипа в течение 3 дней.

Объемные цены: экономьте на объемных заказах.

Техническая поддержка: Выбор материалов, технологические консультации, оптимизация конструкции.

Выбор подходящего листа PEEK для вашего применения

1. Критерии выбора ключей

Требования к температуре: используйте ненаполненный PEEK < 250°C, углеродный наполнитель > 250°C.

Защита от электростатического разряда: лист ESD PEEK для компонентов, чувствительных к статическому электричеству.

Допуски по размерам: Высокоточные крепления, прецизионный PEEK (±0,02 мм).

Химическая стойкость: ненаполненный PEEK для химикатов общего назначения; усилено с учетом суровости окружающей среды.

2. Пошаговое внедрение

Определите тепловые и механические требования (температура, КТР, плоскостность).

PEEK Марка листов: ненаполненный, ESD, наполненный стеклом/углеродом.

Установите размеры и допуски на обработку.

Получите образец и загрузите отчет об испытаниях производительности AHD Polymer.

При необходимости адаптируйте проект. Подтвердите его в реальном процессе.

Polyetheretherketone PEEK Sheets Natural

В1: Какую максимальную температуру может выдержать лист PEEK?

A1: Лист PEEK выдерживает температуру непрерывного использования 260°C и кратковременное воздействие до 300°C. Он сохраняет структурную целостность и стабильность размеров даже при таких повышенных температурах, что делает его идеальным для пайки оплавлением и процессов высокотемпературных испытаний.

Вопрос 2: Чем лист PEEK отличается от PI с точки зрения стоимости и производительности?

A2: Хотя PI (полиимид) имеет более высокую Tg (360°C), лист PEEK обеспечивает лучший баланс производительности и стоимости. PEEK предлагает сопоставимую химическую стойкость и механическую прочность при цене на 30-50% ниже, чем PI. Кроме того, PEEK легче обрабатывать и перерабатывать, что еще больше снижает общую стоимость владения.

Вопрос 3: Может ли AHD Polymer предоставить устойчивый к электростатическому разряду лист PEEK для полупроводниковых применений?

А3: Да. AHD Polymer поставляет лист ESD PEEK с поверхностным сопротивлением, контролируемым на уровне 10–10 Ом. В нашем ESD PEEK используется запатентованная технология диспергирования проводящего наполнителя, обеспечивающая равномерное сопротивление по всему листу и предотвращающая статическое повреждение чувствительных компонентов.
