Industrial FR4 Glass Fiber Sheet: Full Specs for Electrical Manufacturing & Processing

Для промышленного электротехнического производства необходимы надежные изоляционные материалы, обладающие стабильной термостойкостью, огнестойкостью и механической прочностью. Лист стекловолокна FR4 является основным изоляционным материалом для электрообработки и широко используется в высоковольтном оборудовании, креплениях для печатных плат и компонентах трансформаторов. Это основной лист из стекловолокна FR4, который соответствует мировым отраслевым нормам и может адаптироваться к сложным сценариям промышленной обработки. В этом руководстве представлены полные характеристики, эксплуатационные преимущества и промышленное применение листа из стекловолокна FR4, чтобы помочь покупателям выбрать подходящий лист из стекловолокна FR4 для массового производства.

Основные промышленные стандарты и основные характеристики листа из стекловолокна FR4

Лист эпоксидного ламината FR4 должен соответствовать авторитетным международным отраслевым нормам, гарантирующим стабильную работу в электротехническом производстве.

Промышленная стекловолоконная плита AHD FR4 может быть изготовлена по индивидуальному заказу любого размера. Стандартные размеры досок 1020х2020мм и 1220х2440мм. Диапазон толщины: 0,1–100 мм, включая тонкий лист стекловолокна FR4 (0,5–3 мм) для точного зазора, толстый лист эпоксидной смолы FR4 (20–100 мм) для несущих изоляционных деталей, полностью удовлетворяющих разнообразные потребности обработки.

AHD, профессиональный оптовый поставщик листов ламината FR4, стандартизирует сырье: бесщелочную ткань из стекловолокна E с бромированной эпоксидной смолой, плотностью 1,80-2,00 г/см³, стабильностью партии для оптовых закупок.

Ключевые эксплуатационные параметры листа стекловолокна FR4 с высокой изоляцией

Электроизоляционные характеристики являются основным преимуществом электроизоляционного листа FR4, который является гарантией безопасности и срока службы электрооборудования. Листы из стекловолокна FR4 компании AHD с высокими изоляционными свойствами обладают превосходными диэлектрическими свойствами, диэлектрической прочностью 16-20 кВ/мм, объемным сопротивлением 10 9 МОм·см и могут обеспечивать стабильную изоляцию в сухой и влажной среде.

Этот лист FR4 имеет низкое влагопоглощение - менее 0,02% (тест на толщину 1,6 мм), что ниже отраслевого стандарта. Он эффективно предотвращает повреждение изоляции и утечку тока, вызванную поглощением влаги, и подходит для длительной эксплуатации внутреннего и наружного электрооборудования.

Что касается термических характеристик, то жаростойкий ламинат FR4 имеет температуру стеклования (Tg) 130–180°C и соответствует классу термической обработки класса F (непрерывная работа 155°C). Он может противостоять мгновенному воздействию высоких температур при электромонтажных работах и избегать деформации или снижения производительности.

Преимущества огнестойкости и механической обработки эпоксидного листа FR4

К изоляционным материалам промышленного электрооборудования предъявляются высокие требования к огнестойкости. Листы из стекловолокна UL94 V0 FR4, огнестойкие листы из стекловолокна AHD FR4 прошли строгие испытания и самозатухают через 10 секунд после выхода из источника огня, без капельного горения, эффективно предотвращая распространение электрического пожара.

Хорошие показатели механической обработки. В качестве обрабатываемого листа эпоксидного стекла FR4 для точной промышленной обработки. Он имеет прочность на изгиб 450-550 МПа и прочность на растяжение 280-340 МПа. Он может сверлить, резать, пробивать и фрезеровать без растрескивания и деформации и полностью адаптируется к автоматизированному технологическому оборудованию;

Лист ламината из эпоксидного стекловолокна FR4 отличается от обычных изоляционных плит, сочетая в себе высокую прочность, изоляцию и огнестойкость, решая проблемы хрупкой обработки и плохой огнестойкости традиционных изоляционных материалов.

Сценарии промышленного применения стекловолоконных плит FR4

Стекловолоконная плита FR4 обладает превосходными комплексными характеристиками, широко используется в электротехническом производстве и точной обработке, а также имеет целевые прикладные решения для различных сценариев.

Лист стекловолокна FR4 для электротехнического производства: используется в качестве основных изолирующих деталей в электрооборудовании, изолирующих цепей и предотвращения коротких замыканий, применимых в обычных системах распределения электроэнергии и электрических системах управления.

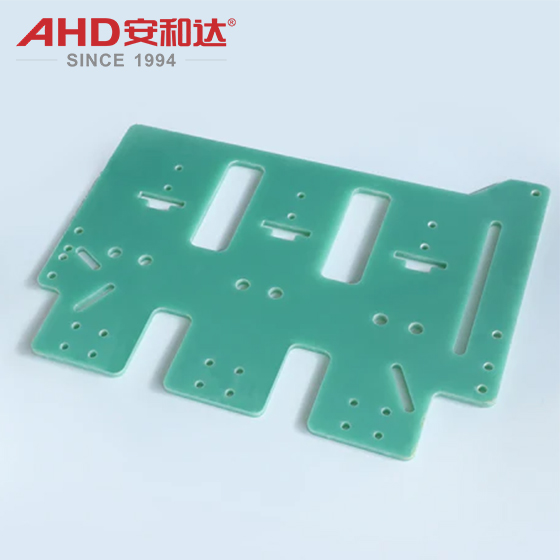

Лист FR4 для изготовления приспособлений для печатных плат: он обладает высокой плоскостностью и стабильностью размеров, поэтому прецизионные приспособления не будут деформироваться во время высокотемпературной сварки и многократного использования, что повышает производительность обработки печатных плат;

Ламинат FR4 для изоляционных деталей трансформатора: он подходит для длительной эксплуатации трансформатора при высоких нагрузках, в зависимости от низкого поглощения влаги и устойчивости к высоким температурам, что позволяет поддерживать стабильные изоляционные характеристики и продлевать срок службы трансформатора.

Лист FR4 для прокладок электрических панелей управления. Тонкие и средней толщины плиты используются для внутреннего пространства и изоляции панелей управления, тем самым оптимизируя безопасность внутренней проводки оборудования.

Лист из стекловолокна FR4 для высоковольтного оборудования: используйте толстые плиты с высокой изоляцией, чтобы противостоять воздействию высокого напряжения, обеспечивать безопасную и стабильную работу высоковольтного силового оборудования.

Преимущества завода AHD как профессионального поставщика ламината FR4

AHD имеет 32-летний профессиональный производственный опыт в производстве пластиковых листов и стержней и является надежным поставщиком прямых промышленных листов из стекловолокна FR4. Мы предлагаем низкие цены и прямые поставки с завода для клиентов.

Мы поставляем продукцию с полным набором характеристик, охватывающую все характеристики листов стекловолокна FR4, от ультратонких до ультратолстых, а также имеем достаточный запас и быструю доставку для удовлетворения потребностей в срочных заказах и массовых закупках. В то же время мы предлагаем индивидуальные услуги, такие как резка по размеру, обработка поверхности и специальная настройка производительности.

Все промышленные листы из стекловолокна AHD FR4 прошли сертификацию качества ISO и стандартные испытания UL, а также имеют полные отчеты об испытаниях. Мы предоставляем эксклюзивную преференциальную политику для оптовых закупок, стремясь помочь промышленным клиентам стабильно снижать затраты на закупки.

Часто задаваемые вопросы о промышленном листе стекловолокна FR4

В1: В чем разница между листом из стекловолокна FR4 и обычными изоляционными плитами?

Эпоксидный лист FR4 имеет структуру эпоксидной смолы, армированную стекловолокном. По сравнению с обычными фенольными изоляционными плитами он имеет более высокую механическую прочность, лучшую устойчивость к высоким температурам и огнестойкие характеристики UL94 V0. Он впитывает меньше влаги, и изоляция более стабильна. Подходит для промышленных электроустановок с высокими стандартами, не подходит для обычной бытовой изоляции.

Вопрос 2: Можно ли удовлетворить требования к специальным приспособлениям путем обработки обрабатываемого листа эпоксидного стекла FR4?

Да. Обрабатываемый лист эпоксидного стекла AHD FR4 имеет очень хорошие характеристики при резке, сверлении и гравировке, без заусенцев и трещин после обработки. Мы предлагаем универсальные технологические решения для обработки нестандартных размеров, формы и положения отверстий при изготовлении креплений для печатных плат и специальных электроизоляционных деталей.

В3: Какая толщина плиты FR4 подходит для изоляции высоковольтного оборудования?

В обычном высоковольтном оборудовании рекомендуется использовать эпоксидный лист FR4 толщиной 10–50 мм с лучшей изоляцией и устойчивостью к давлению. Лист стекловолокна FR4 средней толщины (3–10 мм) для высоковольтного оборудования предпочтителен для прецизионных промежуточных деталей высокого напряжения. AHD предлагает профессиональные рекомендации по выбору в соответствии с параметрами напряжения оборудования заказчика и сценариями применения.

Решения AHD Custom FR4 для листов из стекловолокна

Выбор подходящего листа стекловолокна FR4 имеет решающее значение для повышения безопасности и эффективности работы электрооборудования. AHD является профессиональным производителем и оптовым поставщиком, предоставляющим услуги по тестированию образцов, профессиональные консультации по выбору и полные отчеты об испытаниях производительности.

Мы поддерживаем быструю доставку и гарантию качества независимо от того, заказываете ли вы небольшие пробные партии или крупномасштабные оптовые закупки листов эпоксидного ламината FR4. Свяжитесь с AHD сегодня, чтобы получить индивидуальные решения для промышленных листов FR4 и эксклюзивные скидки при оптовых закупках!
