Стержень FR4 широко используется в качестве изоляционного профиля в конструктивных элементах, армированных эпоксидным стекловолокном, что делает их предпочтительным выбором в промышленности благодаря их стабильным электрическим и механическим свойствам. Стержни из стекловолокна FR4 сочетают в себе такие преимущества, как высокая изоляция, огнестойкость, высокая прочность и стабильность размеров, что делает их подходящими для структурных требований в различных областях, включая электронику, электротехнику и прецизионные приспособления. В этой статье будут представлены систематические сведения о свойствах материала, ключевых моментах производства, сценариях применения и мерах предосторожности при использовании стержней FR4, а также профессиональные рекомендации по выбору и применению материалов. Некоторые ошибочно полагают, что стержень FR4 и стержень G10 — это один и тот же продукт. Однако FR4 конкретно относится к плитам из стекловолокна и эпоксидной смолы, которые соответствуют требованиям огнестойкости UL94 V-0. Стержни G10 относятся к базовым материалам, соответствующим стандарту G-10, определяемому как «ненаполненные плиты из эпоксидной смолы, армированные стекловолокном», которые не имеют обязательного рейтинга огнестойкости. Таким образом, FR4 можно считать подкатегорией G-10, прошедшей испытание на огнестойкость UL94 V-0.
Стержень FR4 = высокопрочный, огнестойкий и изолирующий стержень для инженерных конструкций.

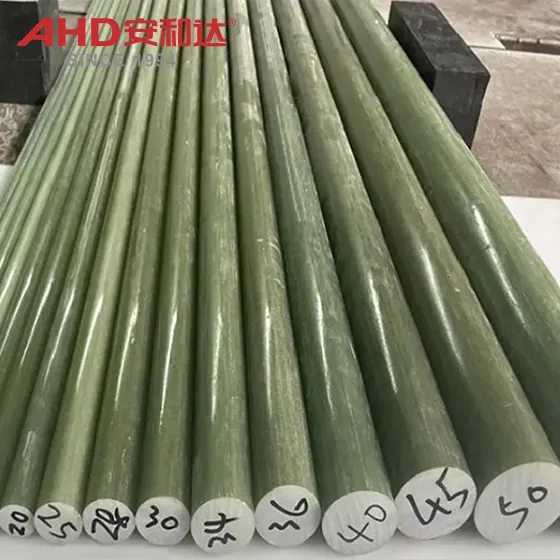

Что такое аквамариновый стержень из стекловолокна FR4? FR4: Стандартный сорт эпоксидного стекловолоконного ламината/стержня, характеризующийся огнестойкостью, изоляцией и высокой механической прочностью. Стержень из стекловолокна = сплошной круглый стержень из стекловолокна. Аквамарин: наиболее распространенный натуральный цвет FR4 (определяется сочетанием эпоксидной смолы + стекловолокна + системы отверждения), не окрашенный, но типичный внешний вид самого материала. Основные характеристики стержней FR4: Отличные электрические свойства: Высокая изоляция, устойчивость к высокому напряжению, низкие диэлектрические потери → Подходит для электронных/электрических конструкций. Высокая механическая прочность: устойчив к изгибу и ударам, не легко деформируется, намного прочнее обычного пластика. Огнестойкий: рейтинг UL94 V-0, негорючий, самозатухающий при удалении пламени. Стабильная термостойкость: долгосрочная рабочая температура составляет около 130 ℃, кратковременная рабочая температура может быть выше. Влагостойкость и химическая стойкость: Устойчив к маслу, слабым кислотам и щелочам, хорошая стабильность размеров. Легко обрабатывается: его можно точить, фрезеровать, сверлить и шлифовать, но резать немного сложнее, чем металл.
Как сделать и как использовать?

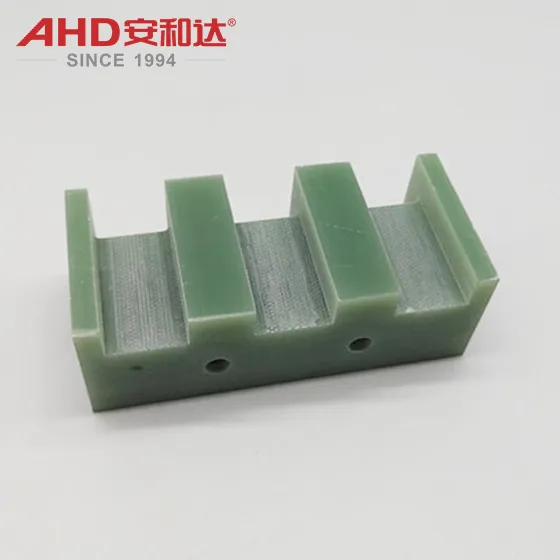

Как производить высококачественные стержни из FR4? Высококачественные стержни из FR4 в основном производятся методом пултрузии: Сырье: бесщелочное стекловолокно электронного класса + высококачественная огнестойкая эпоксидная смола. Пропитка: Волокна полностью пропитаны смолой, без сухих волокон и пузырьков. Пултрузионная матрица + контроль температуры: Точные температурные профили обеспечивают полное и равномерное отверждение. Стабильность тяги: постоянная скорость обеспечивает постоянную плотность и прочность. Пост-отверждение + выпрямление: устраняет внутреннее напряжение, обеспечивая прямолинейность и точность размеров. Оценка высокого качества: Гладкая поверхность, отсутствие пузырей и белых пятен, стабильность размеров, изоляция/прочность соответствуют стандартам. Обычное применение: Прямое использование: в качестве изолирующих стоек, опорных стоек, установочных штифтов, стяжных и направляющих стержней. Механическая обработка: точение, фрезерование, сверление, нарезание резьбы и шлифование внешнего диаметра → для создания прецизионных конструкционных деталей. Сборки: используются для внутренней поддержки, изоляции, фиксации, теплоизоляции и изоляции оборудования.
В каких сферах мы это увидим? Какие меры предосторожности нам следует принять?
Основные области применения Электронное оборудование / испытательные приспособления для печатных плат, зажимы, изолирующие опоры Изолирующие структурные компоненты для распределительных устройств высокого и низкого напряжения, трансформаторов и оборудования электропитания Двигатели, катушки и электрические перегородки Изолирующие стержни/опоры в фотоэлектрическом и ветроэнергетическом оборудовании Непроводящие конструкционные стержни для прецизионных приборов и измерительного оборудования Коррозионностойкие небольшие структурные детали в химической и влажной среде Меры предосторожности при использовании Не использовать в качестве конструкционного металла: FR4 твердый, но хрупкий; он склонен к растрескиванию при сильном ударе и многократном изгибе. Верхний предел температуры: не превышайте 130 ℃ в течение длительного времени; высокие температуры размягчат смолу и снизят ее прочность. Технологическая пыль: при резке образуется пыль из стекловолокна; используйте пылесосы и носите маску, чтобы избежать вдыхания/зуда. Избегайте сильной коррозии: устойчив к слабым кислотам и щелочам, но сильные щелочи и сильные окисляющие растворители могут повредить смолу. Общая прочность резьбы: избегайте использования резьбы с мелким шагом или резьбы для тяжелых условий эксплуатации, подвергающейся частым нагрузкам. Низкое, но не нулевое водопоглощение: в чрезвычайно влажной среде он может впитывать небольшую влагу в течение длительного времени, что влияет на размеры и изоляцию. Не предназначен для прямого контакта с пищевыми продуктами/медицинской имплантации (непищевой, немедицинский).
G10 против FR4
(1) Огнестойкость FR4: Должен пройти тест на огнестойкость UL94 V-0 (время горения ≤ 10 секунд, отсутствие капельного воспламенения хлопковых волокон), подходит для сценариев со строгими требованиями пожарной безопасности. G10: По умолчанию огнестойкость не является обязательной; стандартный G10 соответствует только UL94 HB (трудногорючий); если требуется огнестойкость, необходима дополнительная модификация (например, добавление антипиренов). Такие продукты могут называться G10 FR или G11 (сам G11 содержит бромированные антипирены, и его огнестойкость превосходит G10). (2) Механические свойства G10: поскольку антипирены не являются обязательными, состав смолы может быть более оптимизирован по механическим свойствам, обычно с несколько более высокими показателями прочности на разрыв и модуля упругости при изгибе, чем у FR4. FR4: Из-за присутствия антипиренов (например, на основе брома и фосфора) сила сцепления между смолой и стекловолокном может быть немного снижена, что приводит к несколько худшим механическим свойствам по сравнению с G10 с тем же составом, но при этом сохраняется высокая прочность (достаточная для удовлетворения требований к опоре на печатную плату). (3) Температура и химическая стойкость Оба имеют схожие основные системы эпоксидных смол с типичным температурным диапазоном 120-150 ℃ (температура длительной эксплуатации). Однако из-за огнезащитной модификации у некоторых моделей FR4 (например, FR4 с высокой Tg) Tg (температура стеклования) может быть увеличена до 170-190 ℃ путем регулировки смолы, в то время как Tg большинства моделей G10 составляет 120-130 ℃ (G11 имеет немного лучшую термостойкость). (4) Гигроскопичность G10 имеет более низкую гигроскопичность, тогда как FR4 может иметь несколько повышенную гигроскопичность из-за антипиренов. Однако FR4 с высоким Tg может приближаться к уровню G10 благодаря конструкции смолы с низкой гигроскопичностью. Области применения FR4: Абсолютно доминирует в области электроники и электротехники, используется для производства печатных плат (PCB) и изолирующих компонентов электронных устройств благодаря своей огнестойкости, соответствующей требованиям безопасности. G10: Больше внимания уделяется промышленным конструкциям и механическим применениям, таким как высокопрочные изолирующие компоненты (изолирующие перегородки высоковольтных выключателей), прецизионные формы (подушки для литья под давлением) или изоляционные изделия, где требования к огнестойкости не являются строгими (например, обычные клинья для пазов двигателя). FR4 — это огнестойкая модификация G10, специально разработанная для обеспечения электронной и электробезопасности; в то время как G10 представляет собой промышленный изоляционный материал более общего назначения, подходящий для конструкционных применений, где требования к огнестойкости не являются строгими.
Понимание важности качества FR4 Glassfiber-AHD поддержит вас！
Таким образом, стержни FR4, благодаря своей стабильной изоляции, высокой прочности, огнестойкости, термостойкости и точности размеров, стали основным конструкционным материалом в таких областях, как электроника, электротехника, прецизионные приспособления и новое энергетическое оборудование. Выбор надежных стержней FR4 напрямую определяет безопасность оборудования, срок его службы и стабильность массового производства. AHD специализируется на производстве высококачественных стержней FR4, поддерживая как стандартные спецификации на складе, так и нестандартные размеры. Если вам нужны стандартные прутки или нестандартные длины и диаметры, AHD может обеспечить стабильные поставки, быструю доставку и профессиональную техническую поддержку. Свяжитесь с нами для получения расценок и образцов, и пусть высококачественные стержни FR4 AHD защитят ваши проекты и производственные линии. Свяжитесь с нами сегодня, чтобы узнать больше, Каван Лай: kawan@anheda.cn/WhatsApp +8613631396593.
