Если вы промышленный инженер, менеджер по закупкам или станок с ЧПУ, занимающийся поиском высокопроизводительных термопластических панелей для высокотемпературного и высоконагруженного прецизионного оборудования, вы, вероятно, столкнулись с критическим недостатком: необратимой деформацией ползучести и нестабильными размерами при длительном термоциклировании и постоянном давлении. Лист из стекловолокна PEEK, также называемый стеклонаполненным листом из полиэфирэфиркетона, устраняет этот присущий ему недостаток путем внедрения равномерно распределенного короткого рубленого стекловолокна в качестве жесткого армирующего каркаса в полимерную матрицу PEEK. Это универсальное руководство по покупке дает ответы на три наиболее часто задаваемых технических вопроса: стандартизированный рабочий процесс производства листов GF PEEK заводского качества, все ключевые улучшения производительности, обеспечиваемые наполнителями из стекловолокна, а также четкие различия в свойствах между 10%, 20%, 30% и 50% пластиковых листов PEEK, армированных стекловолокном.
Что такое лист, армированный стекловолокном PEEK?

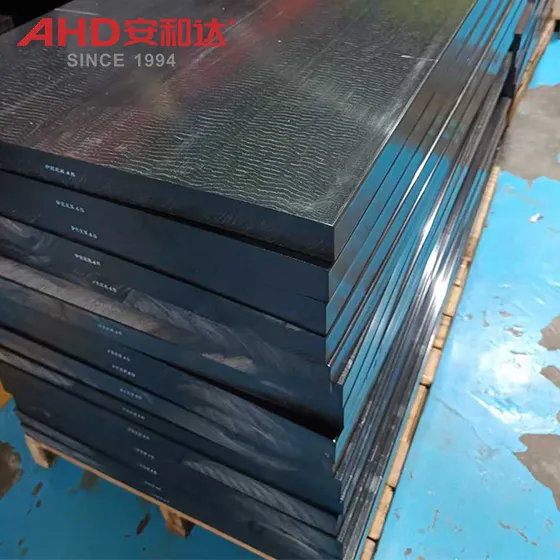

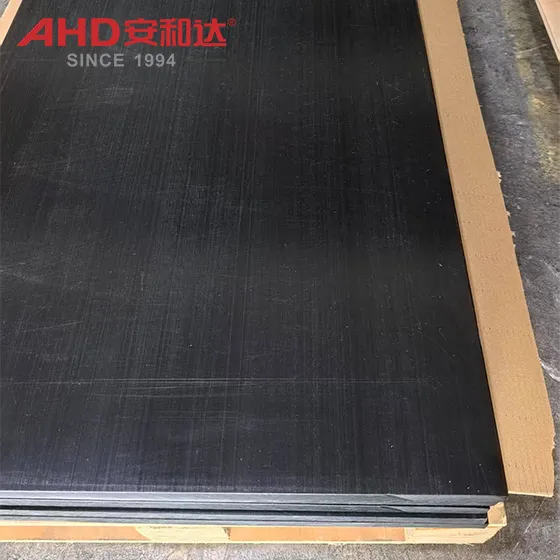

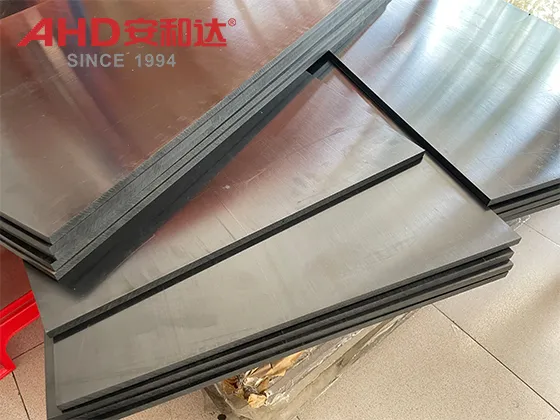

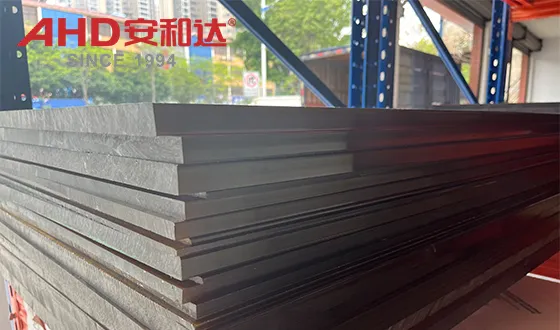

Лист из стекловолокна PEEK представляет собой сложный термопластичный композит, полученный путем смешивания первичной смолы PEEK с обработанным силаном бесщелочным стекловолокном, а затем экструдированным в плоские непрерывные пластины посредством точного формования с контролируемой температурой. В отличие от ненаполненного натурального ПЭЭК, ПЭЭК, наполненный стекловолокном, жертвует частичной прочностью в обмен на значительно повышенную жесткость, прочность на разрыв и термическую стабильность размеров. Стандартные заводские характеристики включают толщину от 5 до 60 мм, основной цвет — черный. Все наши листы GF PEEK прошли сертификацию RoHS, FDA и SGS и соответствуют строгим требованиям для автомобильной, электронной и полупроводниковой среды в чистых помещениях.
Как сделать лист из стекловолокна PEEK?
Производство однородных листов GF PEEK без пустот зависит от строгого контроля температуры и равномерного распределения волокон и разбито на четыре стандартных промышленных этапа. 1. Подготовка и обезвоживание сырья. Перед смешиванием два основных сырья полностью обрабатываются: Гранулы Virgin PEEK должны быть высушены при низкой температуре в течение длительного времени для удаления внутренней влаги. Во время плавления при высокой температуре избыток воды будет образовывать мелкие пузырьки, что приведет к дефектам поверхности и снижению механической прочности. Бесщелочное стекловолокно с силановым связующим, короткорубленное стекловолокно 0,5–3 мм. Поверхностное покрытие усиливает химическую связь между стекловолокном и матрицей PEEK, предотвращая осыпание волокон и разделение слоев после обработки на станке с ЧПУ. 2. Двухшнековое смешивание (этап гомогенизации сердцевины). Высушенные гранулы ПЭЭК и стекловолокно фиксированной пропорции одновременно подаются в двухшнековый экструдер, при этом внутренняя температура стабилизируется в диапазоне 360–390°С. Осторожное шнековое срезание может привести к незначительному разрушению и агломерации волокон с получением однородной смеси расплавленного ПЭЭК со стекловолокном. После полной гомогенизации расплав композита экструдируют в однородные гранулы маточной смеси GF-PEEK с фиксированным массовым соотношением стекловолокна 10%, 20%, 30% и 50%. 3. Непрерывная экструзия плоских листов; Переплавленные гранулы квалифицированной маточной смеси GF-PEEK затем экструдируются через плоскую прямоугольную матрицу для получения непрерывной широкой пластиковой пластины. Сляб проходит непосредственно через многогрупповые калиброванные охлаждающие ролики с медленной и сбалансированной скоростью охлаждения. Контролируемое охлаждение помогает материалу лучше кристаллизоваться, а также снижает внутренние напряжения, возникающие после механической обработки. Это основной способ избежать коробления. 4. Термическая обработка, резка и контроль качества. Свежие экструдированные листы отжигаются при высокой температуре для снятия скрытых внутренних напряжений. Затем рабочие разрезают их до стандартных или нестандартных размеров в зависимости от требований клиента. Все готовые панели строго проверяются: равномерность распределения волокон, наличие пустот, допуск размеров и ровность поверхности. Только листы GF PEEK, которые полностью соответствуют требованиям, упаковываются для окончательной отправки на мировой рынок.
Основные функции стекловолокна в композите PEEK
Стекловолокно представляет собой жесткий опорный каркас на мягкой полимерной основе PEEK. Вот его шесть функциональных преимуществ и некоторые неизбежные материальные компромиссы для инженерных целей. Улучшите прочность на растяжение, изгиб и сжатие. Большая часть внешней силы распределяется за счет встроенного стекловолокна, что значительно улучшает прочность на растяжение и модуль упругости при изгибе для конструкционных деталей, подвергающихся тяжелым нагрузкам. Чистый PEEK легче сгибается и ползет, чем лист PEEK GF. Уменьшите тепловое расширение для лучшей стабильности размеров. Стекловолокно имеет чрезвычайно низкий коэффициент теплового расширения (КТР). Добавление стекловолокна значительно снижает степень расширения и усадки PEEK при изменении температуры, позволяя прецизионным деталям сохранять жесткие допуски за счет циклического нагрева и охлаждения. Повышение устойчивости к высоким температурам и температуры теплового отклонения. Температура теплового отклонения ненаполненного PEEK составляет около 156°C. При 30% GF PEEK температура достигает 330°C. Температура длительной непрерывной эксплуатации увеличена до 240–250°C без размягчения или остаточной деформации. Распространенный источник путаницы: HDT в долгосрочной перспективе не является рабочей температурой. HDT — это «спринт на 100 м» (устойчивость к кратковременной нагрузке и деформации), CUT/RTI — это «марафон» (сохранение производительности более 50% при температурах, подходящих для тысяч и сотен тысяч часов). HDT GF30 составляет 315℃, поскольку сетка из стекловолокна продолжает поддерживать подложку после ее размягчения. Но при длительном термоокислительном старении происходит ползучесть и разрушение подложки. Таким образом, долгосрочные условия эксплуатации не могут быть выбраны из HDT. Повышение устойчивости к истиранию и трению. Твердое стекловолокно может ограничить пластическое течение PEEK под фрикционным контактом и продлить срок службы скользящих блоков, направляющих и деталей подшипников, работающих в условиях высокотемпературного трения. Оптимизация затрат и армирование углеродным волокном Сырье из стекловолокна намного дешевле, чем углеродное волокно. Стекловолокно сочетает в себе высокую жесткость и термическую стабильность при гораздо более низкой цене для массового промышленного производства конструкций. Минимизация ползучести под постоянным давлением Ползучесть — это фатальный недостаток чистого PEEK в светильниках, подвергающихся длительной нагрузке. Жесткая сетка из стекловолокна эффективно подавляет медленную пластическую деформацию под постоянным давлением. Недостатки наполнителя из стекловолокна Для разумного проектирования деталей инженеры должны осознавать недостатки стеклонаполненного PEEK: Более низкая ударная вязкость и удлинение, чем у исходного PEEK. Более высокие марки GF становятся хрупкими. Твердые стекловолокна изнашивают режущие инструменты и сопрягаемые металлические поверхности. Очевидная анизотропия: механическая прочность в направлении потока волокна по сравнению с поперечным направлением. Матовая матовая поверхность после механической обработки по сравнению с гладким чистым PEEK.
Разница в производительности между листами GF PEEK 10/20/30/50%.

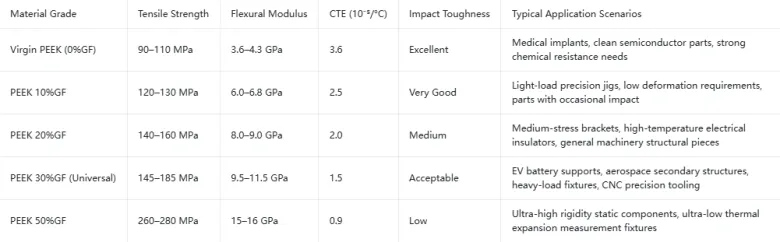

Ключевые правила выбора содержания GF. Более высокий процент стекловолокна обеспечивает более высокую жесткость, прочность и стабильность размеров, но при этом жертвует ударной вязкостью и обрабатываемостью. Избегайте чрезмерного указания 50% GF, если только ваша деталь не подвергается экстремальной статической нагрузке; чрезмерное количество стекловолокна приводит к хрупкости и быстрому износу инструмента во время обработки. Выбирайте низкий коэффициент GF 10 % или 20 %, если компоненты подвергаются периодическим нагрузкам, требуют гибкости при изгибе или требуют гладкой поверхности после резки на станке с ЧПУ. 30% GF PEEK покрывает более 80% промышленных проектов с лучшим балансом производительности и производственных затрат. 30% стекловолокна PEEK является универсальным промышленным стандартом, однако каждый коэффициент загрузки GF соответствует различным условиям работы. В таблице ниже приведены основные механические и термические свойства для непосредственного выбора.
Листы из стекловолокна PEEK Основные области промышленного применения Различные сорта GF широко используются в высокотехнологичных отраслях промышленности из-за сочетания высокой термостойкости и структурной жесткости: Полупроводниковая промышленность. Высокотемпературные технологические приспособления. Транспортировочные приспособления для пластин. Приспособления для прецизионного позиционирования. New Energy EV: кронштейны аккумуляторного отсека, структурные панели для изоляции двигателя, компоненты высокотемпературной системы зарядки. Аэрокосмическая и авиационная промышленность: внутренние крепежные блоки для жаростойких и легких деталей второстепенных конструкций. Общепромышленные машины: линейные направляющие, рассчитанные на высокие нагрузки, износостойкие подшипниковые узлы, приспособления, рассчитанные на длительное давление. Электронное производство, термоциклирование высокоточного испытательного оборудования, термостойких изоляционных пластин. Лист из стекловолокна PEEK решает основные проблемы чистого PEEK: деформацию ползучести, недостаточную жесткость и плохую стабильность размеров при высоких температурах. Стекловолокно действует как внутренний жесткий каркас, повышая прочность на разрыв, термостойкость и характеристики расширения. Различные коэффициенты загрузки стекловолокна подходят для условий работы с легкими, средними и сверхтяжелыми нагрузками. Для большинства проектов промышленной точности и высоких температур 30% GF PEEK остается идеальным универсальным выбором. Если вам требуются изготовленные на заказ листы PEEK с наполнением стекловолокном, поддержка технических данных или консультация по выбору материала для ваших обрабатываемых деталей, свяжитесь с техническим отделом продаж AHD Polymer сегодня. Свяжитесь с нами по Каван Лай: kawan@anheda.cn/WhatsApp +8613631396593.
Часто задаваемые вопросы
В1: Каково номинальное содержание стекловолокна в промышленном листе PEEK? О: Стандартным универсальным сортом является PEEK (GF30) с 30% армированием стекловолокном. Он обеспечивает сбалансированную прочность, жесткость, стабильность размеров и приемлемую ударную вязкость. Он соответствует большинству требований промышленного применения с оптимальным соотношением цены и качества. В2: Может ли лист GF30 PEEK выдерживать постоянную рабочую температуру? Ответ: GF30 PEEK может обеспечить длительную непрерывную работу при температуре 240–250°C и имеет кратковременную пиковую термостойкость до 310°C, что намного лучше, чем ненаполненный PEEK в условиях высоких температур. Вопрос 3: Всегда ли высокое содержание стекловолокна полезно для прецизионных компонентов? Ответ: Нет. Большее количество стекловолокна делает материал более жестким и уменьшает тепловое расширение, но также значительно снижает ударопрочность и делает материал хрупким. 50% GF PEEK предназначен только для статических деталей сверхвысокой жесткости, а не для динамических или ударных подшипников. В4: Насколько стекловолокно может снизить коэффициент теплового расширения PEEK? Ответ: Добавление 30% стекловолокна снижает КТР первичного PEEK с 3,6×10⁻⁵/°C до 1,5×10⁻⁵/°C, что значительно минимизирует смещение размеров при повышении и падении температуры прецизионных обработанных деталей. Свяжитесь с нами по Каван Лай: kawan@anheda.cn/WhatsApp +8613631396593.
