Лист стекловолокна FR4: полное руководство по FR4, G10 и G11 для электроизоляции и обработки с ЧПУ

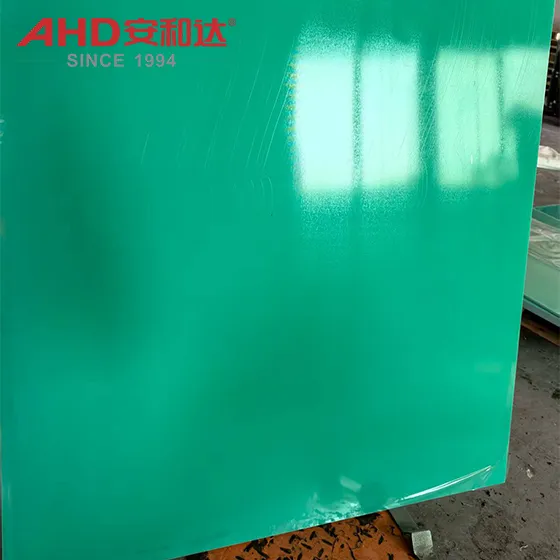

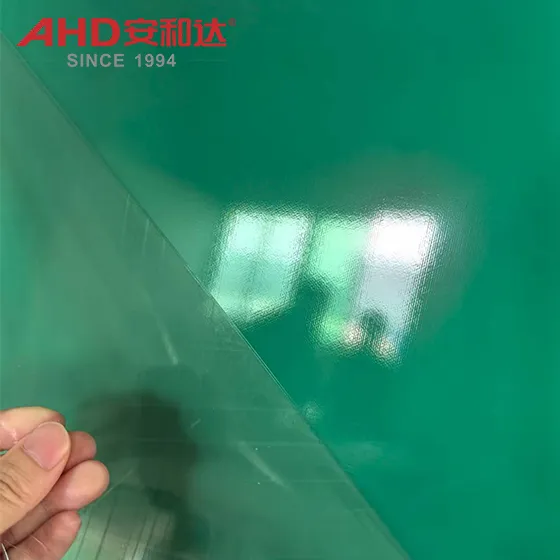

FR4 представляет собой тканую бесщелочную стеклоткань, пропитанную бромированной эпоксидной смолой, спрессованную горячим способом в жесткие ламинированные листы. «FR» означает огнестойкий материал — он достигает характеристик самозатухания UL94 V-0, тушение в течение 10 секунд после удаления пламени без горящих капель. Диэлектрическая прочность (в сухом состоянии): 16–20 кВ/мм. Прочность на изгиб: ≥ 480 МПа. Плотность: 1,85–1,90 г/см³ Стеклование: Tg 130–140 °C (стандартно) / 170°C+ (высокая Tg) Водопоглощение (24 ч): ≤ 0,15% Класс воспламеняемости: UL94 V-0 Класс термической обработки: 130°C (B) / 155°C (F, высокая Tg) Стандартные размеры листов: 1020×1220 мм и 1220×2440 мм, толщина от 0,1 мм до 100 мм.

Все три марки имеют одинаковую ДНК стеклоткани/эпоксидной смолы, но резко различаются по огнестойкости, стойкости к нагреванию и содержанию галогенов. Огнестойкость FR4: UL94 V-0 (бромированный) G10: Нет (HB) G11: UL94 V-0 опционально/не огнестойкий Tg (стеклование) FR4: 130–140°C G10: 130–140°C G11: ~175°C Прочность на изгиб при 150°C FR4: Значительно падает G10: Значительно падает G11: Сохраняет ≥50% Коэффициент потерь (Df) FR4: 0,020–0,035 G10: 0,020–0,035 G11: 0,0025 (минимальные потери) Безгалогеновый FR4: Нет (Br) G10: Да G11: Нет (Br) / да (специальный) Обрабатываемость FR4: Легкий G10: Легкий G11: Более твердый, требует твердого сплава Относительная стоимость FR4: Низкая–Средняя G10: Средняя G11: Средняя–Высокая Правила принятия решений Если требуется UL94 V-0 (распределительное оборудование, панели, электромобили, рельсы, накопители энергии) → FR4 не подлежит обсуждению. G10 приведет к сбою кода и распространению возгорания в случае дугового замыкания. Если непрерывная температура > 140°C или класс F/H (155/180°C)​ → G11​ . Выше Tg эпоксидная смола размягчается; Ползучесть G10/FR4 под сжимающей нагрузкой — документально подтвержденный вид разрушения обмоток трансформатора. Если без галогенов + умеренная температура + не требуется класс огнестойкости → G10 — экономически эффективный выбор для клеммных колодок, приспособлений, ручек ножей и морского оборудования. Если вам нужна производительность FR4 + высокая температура → укажите FR4 с высокой Tg (Tg ≥ 170 °C) перед переходом на G11 — часто на 30–40 % дешевле. FR4 всегда может заменить G10 (та же механика + добавлена ​​пожарная безопасность). G10 не может заменить FR4, где указан V-0.

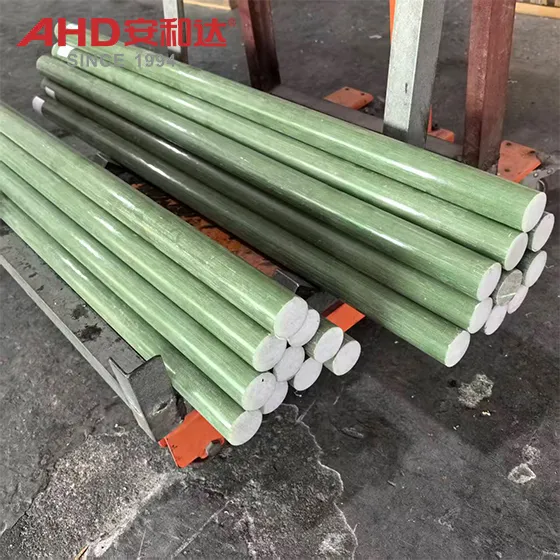

1. Изоляция двигателя — пазовые клинья и фазовые барьеры. Изоляция двигателя FR4 является отраслевым стандартом для пазовых клиньев статора в двигателях переменного/постоянного тока, BLDC, серводвигателях, тяговых и погружных двигателях. Плицевые клинья FR4 располагаются между пазами статора и обмотками, обеспечивая: Электрическую изоляцию от корпуса, предотвращая замыкание на землю. Механическая фиксация​ против пускового крутящего момента и высокоскоростной вибрации. Термическая стабильность до класса F (155°C), снижающая повышение температуры. Стабильность размеров во влажной среде/пропитанной VPI среде. Типичная толщина клина: 0,5–3,0 мм, профилированная как закругленная, плоская или «ласточкин хвост». G11 предпочтителен для инверторных двигателей класса H (180°C), ветряных турбин и тяговых двигателей; FR4/G10 для стандартных промышленных двигателей. 2. Компоненты трансформатора — прокладки, бобины, барьеры В сухих и масляных трансформаторах FR4 используется для: Формов катушек и катушек (стержень/трубка) Прокладок и торцевых пластин обмоток (обработанных на станке с ЧПУ) Межобмоточных барьеров (трансформаторы класса II) Дугозащитных барьеров в отсеках переключателей ответвлений 3. Опорные и распределительные устройства Дугозащитные барьеры в распределительных устройствах низкого и среднего напряжения, FR4 пластина​ (толщиной 12–25 мм) становится шинными прокладками, стойками, фазоразделителями и дугогасительными камерами. Критические свойства: Толщина диэлектрика: ~500 В/мил → пластина 0,5 дюйма выдерживает ~250 кВ Модуль упругости при изгибе: 2500–3000 МПа, выдерживает вес шины + электродинамика повреждения. Дугостойкость: 60–120 с (ASTM D495). V-0 обязателен для закрытых распределительных устройств. Толщина: 0,8–2,0 мм → низковольтные прокладки, Опоры для печатных плат 2,0–4,0 мм → прокладки шин, кронштейны аккумуляторных модулей 4,0–10,0 мм → дугогасительные устройства распределительных устройств, тяжелая структурная изоляция 12–50 мм → высоковольтные испытательные приспособления, изоляция ускорителя/МРТ 4. Структурные и промышленные детали с ЧПУ Помимо чистой изоляции, FR4 представляет собой конструкционный композит для: Испытательных приспособлений и поддонов для волновой пайки. Полупроводниковых направляющих вакуумной камеры. Изоляционных кронштейнов для аккумуляторных батарей электромобилей. концевые рабочие органы (непроводящие) Инструменты для наземных испытаний в аэрокосмической отрасли. Замечания по механической обработке: твердосплавный инструмент или инструмент с алмазным покрытием, шпиндели со скоростью 24 000 об/мин, достижимый допуск ±0,03 мм. Станки FR4 чище, чем G11, но более абразивны, чем металлы — удаление пыли обязательно.

На долю Китая приходится более 60% мировых мощностей по производству ламината FR4/эпоксидной смолы. Преимущества: Конкурентоспособная стоимость: на 20–40 % ниже, чем цены на прокат в США/ЕС при тех же характеристиках. Срок поставки: Стандартные листовые детали со склада, обработанные на станках с ЧПУ 7–15 дней. Изготовление по индивидуальному заказу: Толщина 0,1–100 мм, резка, фрезеровка на станке с ЧПУ, потайная головка, нарезание резьбы. Сертификаты: Хорошие заводы имеют сертификаты UL, RoHS, REACH, ISO. Комплексное решение: ламинат + медная обшивка + ЧПУ от одного поставщика. При проверке поставщика листов FR4 в Китае проверяйте: подлинность файлов UL, собственные возможности ЧПУ, стороннюю испытательную лабораторию (SGS/CNAS) и экспортную упаковку (влагонепроницаемая + паллетированная). Мы имеем большой опыт работы в сфере промышленности. Свяжитесь с нами для получения профессиональной консультации: Каван Лай: kawan@anheda.cn/WhatsApp +8613631396593.
