Стержень из стекловолокна FR4 Высокая прочность Высокая термостойкость

Стержень из стекловолокна FR4 Высокая прочность Высокая термостойкость

Получить цену

Вид оплаты:	L/C,T/T,D/P,D/A,Paypal
Инкотермс:	FOB,Express Delivery,CFR,CIF,EXW,FAS,CIP,DDP,FCA
Количество минимального заказа:	1 Kilogram
транспорт:	Ocean,Land,Air,Express
Порт:	Shenzhen,Guangzhou

Свяжитесь

Описание продукта

Атрибуты продукта

Модель: AHD-FR4 Glassfiber Rod

марка: ЭХД

место происхождения: Китай

Служба обработки: Резка, Литье

Диа (мм): Φ6--130

Size (mm): 1000

Цвет: Аква

Упаковка и доставка

Продажа единиц жилья	:	Kilogram

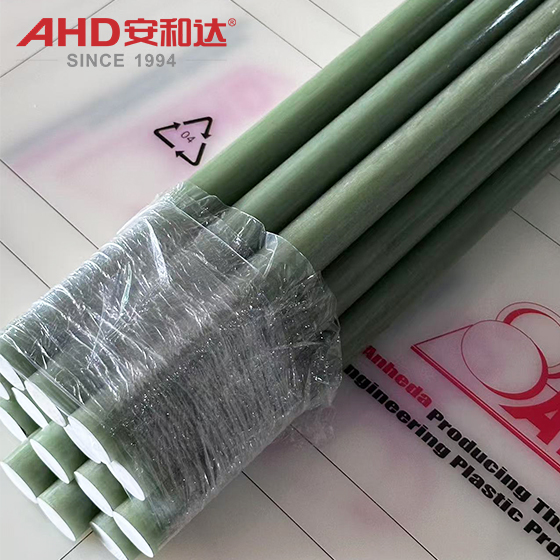

Тип упаковки	:	экспортная упаковка
Пример с картинкой	:
Скачать	:

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

Стержни из стекловолокна FR4 представляют собой изделия стержнеобразной формы, изготовленные из композитных материалов FR4. FR4 представляет собой композиционный материал, изготовленный из стеклоткани (обычно стекловолокна типа Е) и эпоксидной смолы. Относится к категории высокоэффективных термореактивных пластиков. Он широко используется в электронике, аэрокосмической и других областях благодаря своим обширным преимуществам в электрической, механической и термической стойкости. Стержни из стекловолокна FR4 сохраняют основные характеристики FR4 и в основном используются в случаях, когда требуется высокая прочность, изоляция или структурная поддержка.

Характеристики и цена стержней FR4 и G10 аналогичны, при этом FR4 имеет более высокий уровень огнестойкости, поэтому его часто используют непосредственно в качестве замены стержней G10.

Методы обработки стержня FR4

Вторичная обработка стержней из стеклопластика FR4 требует учета свойств их материала (высокая твердость, жаростойкость, хрупкость). Общие методы включают в себя:

Обработка:

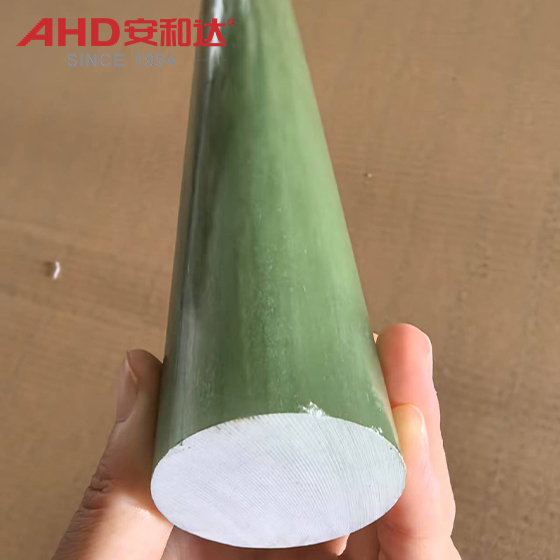

Резка: используйте алмазные пилы, твердосплавные отрезные диски или гидроабразивную резку, чтобы избежать подгорания кромок из-за высоких температур (FR4 имеет плохую теплопроводность, а выделение тепла при трении легко приводит к локальному перегреву).

Сверление и фрезерование: используйте сверла из быстрорежущей стали или твердого сплава (рекомендуется охлаждение), чтобы избежать затупления сверла или расслоения материала. Во время фрезерования контролируйте скорость и подачу, чтобы предотвратить сколы кромок.

Токарная обработка и шлифовка. Для токарной обработки требуются инструменты из керамики или PCD, а скорость резания необходимо контролировать. Для шлифования можно использовать круги из карбида кремния или оксида алюминия, чтобы уменьшить шероховатость поверхности.

Обработка поверхности:

Шлифование и полировка: используйте наждачную бумагу (от крупной до мелкой) или полировальный станок, чтобы удалить заусенцы на краях и улучшить гладкость. Химическая полировка (например, растворами разбавленной кислоты) может улучшить блеск поверхности, но время необходимо контролировать, чтобы избежать коррозии.

Покрытие и гальваника: Покрытие изолирующим лаком (например, эпоксидным лаком) или атмосферостойким покрытием (например, полиуретаном) улучшает защиту; гальваника (например, никелирование или меднение) может повысить проводимость или коррозионную стойкость (сначала поверхность необходимо придать шероховатость, чтобы улучшить адгезию).

Композиты и соединения

Монтажная формовка: встраивание металлических деталей (таких как винты и гайки) в корпус стержня, фиксируемых путем предварительной заливки или клеевого соединения, для случаев, требующих механических соединений.

Клеевое соединение: использование клея на основе эпоксидной смолы или акрилового конструкционного клея для склеивания с другими материалами (металлом, пластиком). Для отверждения требуется очистка поверхности и применение давления.

AHD FR4 G10 Стержень из стекловолокна

Характеристики и преимущества

Основные характеристики стержней из стекловолокна FR4 обусловлены синергическим эффектом стекловолокна и эпоксидной смолы:

Отличные механические свойства: стекловолокно обеспечивает высокую прочность на растяжение и изгиб (предел прочности примерно 300-500 МПа, модуль упругости при изгибе примерно 20-25 ГПа), а также легкий вес (плотность примерно 1,8-2,0 г/см³), превосходящий обычные пластиковые стержни.

Превосходная электроизоляция: как эпоксидная смола, так и стекловолокно являются материалами с высокими изоляционными свойствами (объемное сопротивление > 10¹⁴ Ом·см), подходящими для поддержки изоляции в средах с высоким напряжением или высокой частотой.

Тепловая и химическая стойкость: температура теплового искажения (HDT), как правило, > 130 ℃ (высокая Tg FR4 может достигать более 180 ℃), устойчивость к кислотам, щелочам и органическим растворителям (за исключением сильнокоррозионных реагентов), подходит для суровых промышленных условий.

Хорошая стабильность размеров: низкое влагопоглощение (коэффициент водопоглощения <0,5%), низкий коэффициент теплового расширения и устойчивость к деформации при длительном использовании.

G10 FR4 Стержень

Меры предосторожности

Контроль температуры обработки: Избегайте длительного воздействия температур, превышающих 150 ℃ (приблизительно 130-170 ℃ для стандартного FR4 Tg), так как это может привести к размягчению смолы и ухудшению характеристик; при высокотемпературной обработке требуется охлаждение.

Совместимость инструментов и процессов: FR4 имеет высокую твердость (твердость по шкале Мооса примерно 3-4), что требует использования износостойких инструментов (например, с алмазным покрытием) и оптимизированных параметров резания (малая подача, высокая скорость) для уменьшения сколов кромок.

Защита кромок: после резки или сверления на кромках склонны образовываться микротрещины, поэтому требуется шлифовка, чтобы предотвратить концентрацию напряжений и последующую поломку.

Адаптивность к окружающей среде: Несмотря на влагостойкость, длительное погружение (например, в воду с высокой температурой и высоким давлением) может вызвать медленное поглощение воды, влияя на изоляцию; для наружного использования требуется устойчивое к атмосферным воздействиям покрытие (например, слой защиты от ультрафиолета).

Надежность соединения: при склеивании или вставке выбирайте клеи, совместимые с эпоксидной смолой (например, эпоксидный клей), чтобы предотвратить расслоение стыка; металлические вставки требуют обработки поверхности (например, пескоструйной обработки) для улучшения адгезии.

Стержни из стекловолокна FR4 представляют собой стержни из композитного материала с отличными общими характеристиками, подходящие для таких применений, как изоляционные опоры и конструкционные элементы. Вторичная обработка требует пристального внимания к выбору инструмента, контролю температуры и обработке поверхности. Благодаря своей высокой прочности, изоляции и устойчивости к атмосферным воздействиям он может сыграть решающую роль в таких областях, как электроника, аэрокосмическая промышленность и промышленное оборудование.
