Вы когда -нибудь слышали о листах ESD PTFE? Что это такое? Как использовать?

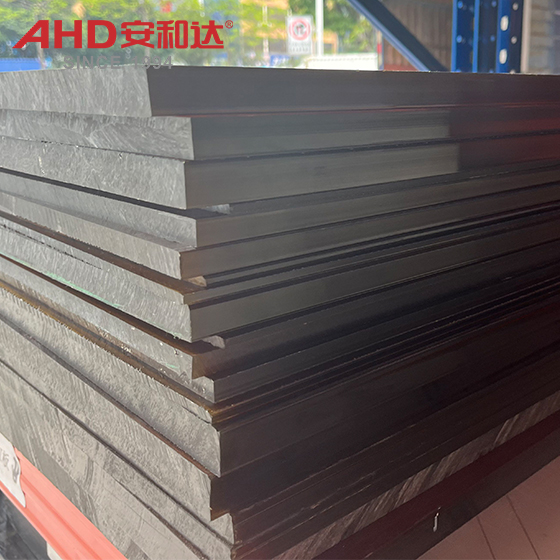

AHD антистатические листы PTFE

Лист PTFE ESD представляет собой композитный лист, который объединяет антистатические (ESD, электростатические разряды) с свойствами политетрафторэтилена (PTFE). Основываясь на смоле PTFE, он включает в себя проводящие наполнители (такие как углеродные черные, углеродные нанотрубки, металлический порошок или проводящие волокна), чтобы придать контролируемую проводимость и без того изолируемому PTFE. Это уменьшает поверхностное удельное сопротивление к уровням, которые соответствуют стандартам защиты ESD, предотвращая наращивание статического электричества и повреждение чувствительных компонентов или окружающей среды.

Как производится лист ESD PTFE?

Процесс производства в первую очередь включает в себя смешивание сырья, формование, спекание и пост-обработку. Ключ должен убедиться, что проводящий наполнитель равномерно распределен в матрице PTFE:

1. Предварительная обработка сырья: смола PTFE и проводящий наполнитель смешаны в соответствующих пропорциях. Высокоскоростные процессы перемешивания, шариковые или ультразвуковые дисперсионные процессы используются для равномерного рассеяния наполнителя и предотвращения агломерации.

2. Литье: заготовки образуются с использованием процесса литья или экструзии. Во время литья смесь помещается в форму и предварительно предварительно отдается на 20-30 МПа. Затем пробелы нагреваются выше температуры плавления PTFE (приблизительно 327 ° C) для спекания для сшивки и затвердевания смолы.

3. спекание и охлаждение: температура спекания контролируется при 360-380 ° C (диапазон температуры плавления PTFE) в течение 2-4 часов, чтобы обеспечить достаточное сшивание молекулярных цепей. Затем охлаждение проводится медленно, чтобы предотвратить растрескивание, вызванное внутренним напряжением.

4. После обработки: спеченные пластины обрабатываются до целевого размера посредством поворота, фрезерования или шлифования. Обработка поверхности может еще больше оптимизировать производительность.

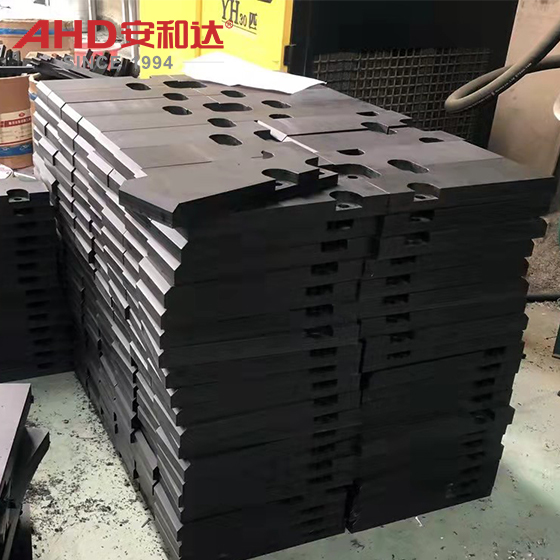

AHD Graphite Ptfe Plate

Основные функции и преимущества

Функции:

• Антистатические характеристики: поверхностное удельное сопротивление 10⁶ ~ 109 Ом/кв.

PTFE Базовые свойства:

• широкая температурная устойчивость: -200 ° C ~ 260 ° C (долгосрочное использование), до 280 ° C в течение коротких периодов;

• Химическая стабильность: устойчивая к сильным кислотам, сильным основаниям и органическим растворителям (кроме расплавленных щелочных металлов);

• Низкий коэффициент трения: статический коэффициент трения ≈0,04 (самый низкий среди твердых веществ), динамический коэффициент трения ≈0,01;

• чрезвычайно низкая поверхностная энергия (≈18 мн/м) для сильных антиадгезионных свойств;

• Сопротивление старения: превосходная ультрафиолетовая и погодная сопротивление (более 10 лет использования на открытом воздухе).

Преимущества:

• Комплексная защита: по сравнению с общими антистатическими материалами (такими как проводящий ABS и PVC), ESD PTFE предлагает значительно превосходную теплостойкость, коррозионную устойчивость и антиадгезию, что делает его подходящим для суровых сред.

• Длительная стабильность: проводящая сеть, встроенная в матрицу PTFE, менее подвержена износу и разрыву и старению (ее продолжительность жизни намного превышает срок службы антистатических материалов с поверхностным покрытием).

• Легкий вес: с плотностью всего 2,1-2,3 г/см сегодня (ниже металла), он подходит для легких применений.

ESD PTFE Sheet

Общие приложения

Лист PTFE ESD, с его комбинированными свойствами антистатических, коррозионных и теплостойких, широко используется в приложениях, чувствительных к статическому электричеству или в суровых условиях:

• Электроника и полупроводники: носители пластин, носители светодиодных чипов и FPC (гибкая печатная цепь) обработка джиг (антистатические для предотвращения разбивки чипа).

• Точная оптика: приспособления для оптических линз и платформы лазерного оборудования (антиадгезия и антистатическая, чтобы уменьшить поглощение пыли).

• Химические/фармацевтические препараты: устойчивые к коррозии антистатические реакторные вкладыши и фармацевтические лотки упаковки (устойчивые к кислоте и щелочи и предотвращает взрывы пыли, вызванные статическим электричеством).

• Аэрокосмическая промышленность: изоляция Satellite Electronics Iosulation и внутренние антистатические панели самолетов (легкие, устойчивые к тепло и устойчивые к космическим лучам).

• Медицинское оборудование: лотки хирургических инструментов и носители стерилизации (устойчиво к коррозии спирта/дезинфицирующего средства и антистатической, чтобы предотвратить поглощение бактерий).

Использование мер предосторожности

1. Терминер: долгосрочная рабочая температура не должна превышать 260 ° C, а кратковременная рабочая температура не должна превышать 280 ° C (высокие температуры могут ослабить границу между наполнителем и PTFE).

2. Обработка: используйте специализированные режущие инструменты при резке, чтобы избежать статического электричества, генерируемой высокоскоростными трениями. Избегайте чрезмерного сжатия, которое может привести к смешению наполнителя.

3. Химическая совместимость: хотя устойчива к большинству химических веществ, избегайте контакта с экстремальными веществами, такими как расплавленные щелочные металлы (такие как натрий и калий) и высокотемпературный фториновый газ (> 250 ° C).

4. Очистка и обслуживание: протрите поверхность нейтральным моющим средством (например, этанол или деионизированная вода). Избегайте использования сильных инструментов чистки абразивной очистки для предотвращения износа наполнителя.

5. Электростатическая проверка: поверхностное удельное сопротивление должно быть проверено перед использованием (рекомендуется случайная проверка каждой партии), чтобы убедиться, что оно соответствует стандарту поверхностного удельного сопротивления от 10⁶ до 10¹ ω/кв.

Лист ESD PTFE - это инновационная комбинация PTFE и проводящей технологии. Он подходит для требовательных сценариев, требующих «антистатической + крайней толерантности к окружающей среде». Его основное значение заключается в достижении множественных свойств, которые трудно для достижения одного материала посредством модификации материала. Это один из ключевых материалов для точной защиты в полях электроники, химикатов и медицины.
