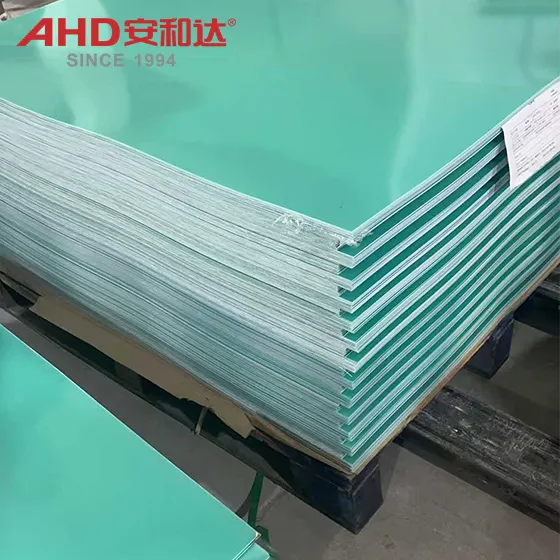

Эпоксидные листы широко используются в качестве высокоэффективных подложек в электроизоляции, точном производстве и новых энергетических структурных компонентах. Однако между листами из эпоксидного стекловолокна, продаваемыми на рынке, существуют значительные различия в механической прочности, термостойкости, огнестойкости и электрических свойствах. Многие пользователи при покупке эпоксидного листа из стекловолокна обращают внимание только на цену и внешний вид, игнорируя основные различия в характеристиках, обусловленные классификацией по классам. Фактически, будь то эпоксидный лист общего назначения 3240 (эквивалент эпоксидного листа G10) или лист FR4, разные марки работают очень хорошо. Почему некоторые листы эпоксидной смолы подходят для обычных инструментов, а другие могут соответствовать строгим требованиям печатных плат, новых источников энергии и высокотемпературных двигателей? Давайте посмотрим.
Основная классификация (национальный стандарт + общий рынок) 1. Национальная стандартная классификация моделей (серия GB/T 1303.4 / IEC EPGC). Это наиболее авторитетная классификация. 3240 — это базовая модель национального стандарта, соответствующая IEC EPGC201. Модель национального стандарта: 3240 Модель IEC: EPGC201 NEMA Совместимость: G10 Характеристики ядра: Общее назначение, хорошие механические/диэлектрические свойства, влагостойкость, негорючесть. Класс термостойкости: Класс B (130 ℃). Класс огнестойкости: UL94 HB. Модель национального стандарта: 3242 Модель IEC: EPGC202 NEMA Совместимость: FR4 Core. Характеристики: огнестойкость, UL94 V-0, устойчивость к более высоким температурам, основной тип печатных плат. Класс термостойкости: F-класс (155 ℃). Рейтинг огнестойкости: UL94 V-0. Модель национального стандарта: 3243 Модель IEC: EPGC203 NEMA. Совместимость: G11. Характеристики ядра: Высокотемпературный тип, чрезвычайно высокая механическая прочность при высоких температурах. Класс термостойкости: F. Класс огнестойкости: UL94 HB Модель национального стандарта: 3244 IEC Модель: EPGC204 NEMA Совместимость: FR5 Характеристики ядра: высокотемпературный огнестойкий тип, высокая термостойкость + огнестойкий V0 Рейтинг термостойкости: F-класс (155 ℃) Класс огнестойкости: UL94 V-0
Распространенные на рынке классы A/B (ненациональный стандарт, классификация по соотношению цена-качество). Чтобы различать качество и цену, серия 3240 разделена на класс A (национальный стандарт) и класс B (экономичный). Класс А: используется стеклоткань, не содержащая щелочей, с гладкой и ровной поверхностью без явного переплетения. Его характеристики полностью соответствуют национальным стандартам и используются в изоляционных приложениях с высокими требованиями. Класс B: используется обычная стеклоткань или ткань, содержащая наполнители. Его плоскостность, как правило, ниже, а производительность немного ниже национального стандарта. Он также дешевле и используется для общей изоляции/конструкционных компонентов.
III. Область применения различных классов 1. 3240 (класс A, класс B) / EPGC201 / G10 Основные области применения: общая электрическая изоляция, механические структурные компоненты. Изоляционные перегородки, опоры и пазовые клинья для двигателей, трансформаторов и распределительных устройств. Изолирующие прокладки, приспособления и испытательные стойки для электронного оборудования общего назначения. Износостойкие колодки, шестерни и конструктивные элементы механического оборудования. Приложения класса B: сценарии с низкими требованиями к производительности и чувствительностью к затратам, такие как обычные перегородки распределительных коробок и простые светильники. 2. 3242/EPGC202/FR4 (UL94 V-0) Основные области применения: огнестойкие, высокочастотные и высокоточные электронные и электрические компоненты. Печатные платы PCB (основная подложка). Транспортные средства на новой энергии: изолирующие панели аккумуляторов, теплоизоляционные прокладки PACK и высоковольтные разъемы. Высококлассная электроника: оборудование связи 5G, точные инструменты и изоляционные компоненты медицинской электронной техники. Противопожарная защита/безопасность: электрические шкафы и изоляционные компоненты зарядного устройства, требующие огнестойкости. 3. 3243/EPGC203/G11 Основные области применения: высокотемпературные и высокомеханически прочные приложения. Изоляционные конструктивные элементы для высокотемпературных двигателей, генераторов и трансформаторов. Сварочные приспособления и лотки SMT (устойчивы к температуре пайки выше 260 ℃). Аэрокосмическая промышленность: легкие, устойчивые к высоким температурам конструкционные компоненты и изоляционные компоненты. 4. 3244 / EPGC204 / FR5 Основные области применения: требовательные приложения, требующие как высокой температуры, так и огнестойкости. Военная и аэрокосмическая промышленность: устойчивые к высоким температурам, огнестойкие и высоконадежные изоляционные и конструкционные компоненты. Железнодорожный транспорт: Высоковольтная электроизоляция и огнестойкие компоненты для высокоскоростных поездов и метро. Промышленные печи и печи: Изоляционные и теплоизоляционные панели для высокотемпературных зон. Рекомендации по выбору Общая изоляция/структурные компоненты: выберите 3240 класса B для наилучшего соотношения цены и качества. Высокоэффективная изоляция/прецизионные крепления: выберите 3240 класса A для стабильной работы. Электроника/ПХД/Новая энергетика: FR4/3242 (V-0) является обязательным компонентом, обеспечивающим баланс безопасности и производительности. Высокотемпературная среда: выберите 3243/G11; Высокая температура + огнестойкость: выберите 3244/FR5. По любым вопросам относительно содержания этой статьи обращайтесь к Кавану Лаю: kawan@anheda.cn/WhatsApp +8613631396593.
