Similarities between Epoxy Glassfiber Sheet and FR4 Glassfiber Sheet

В то время как эпоксидное стекловолокно и лист FR4 GlassFiber отличаются по позиционированию производительности и сценариям применения, они по существу представляют собой различные ветви одной и той же материальной системы, со значительным перекрытием в основных материалах и фундаментальных свойствах. Ниже приведены их ключевые сходства:

Основные общины в материальном составе

Основные материальные системы обоих идентичны:

• Материал армирования: оба используют стеклянную ткань (или стеклянную ткань) в качестве фазы армирования. Высокая модуль, высокая прочность (прочность на растяжение, превышающая 3000 МПа), и высокие изоляционные свойства стекловолокна являются фундаментальными причинами их превосходных механических и электрических изоляционных свойств.

• Матрица Материал: оба используют эпоксидную смолу в качестве матрицы связывания. Сшитая структура эпоксидной смолы придает превосходную химическую устойчивость и теплостойкость (базовый диапазон температурной устойчивости от -50 ° C до 105 ° C), а также межфазная сила связывания со стеклянным волокном, что делает его ключом к достижению синергического усиления в обоих материалах.

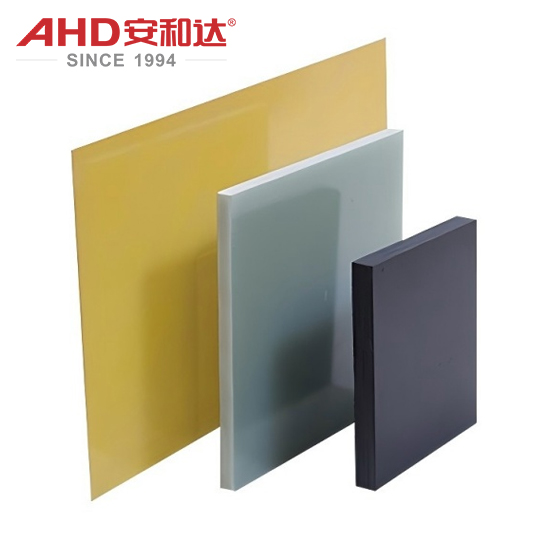

AHD G10 FR4 GlassFiber Pale

Однородность производственных процессов

Процессы производства для обоих по сути одинаковы, оба на основе технологии горячего прессы:

1. Препарат преподрета: стеклянная ткань волокна пропитывается (или покрыта) раствором эпоксидной смолы с образованием «препьера».

2. Ламинирование: несколько листов с предварительными препаратами сложены в соответствии с спроектированным количеством слоев и медной фольгой (если требуется проводящий слой) добавляется. После горячего прессования и отверждения при высокой температуре (120-180 ° C) и высокого давления (5-30 МПа) образуется плотный композитный лист.

3. После обработки: это включает в себя общие процессы, такие как резка, обработка поверхности (такие как шлифование) и тестирование производительности (такие как толщина и плоскостность).

Ahd желтые эпоксидные стеклянные листы

Общие черты в основной производительности

Хотя FR4 повышает некоторые свойства (такие как задержка пламени и теплостойкость), эти два материала имеют высокую степень перекрытия в следующих основных свойствах:

1. Электрическая изоляция: оба материала обладают превосходными возможностями электрической изоляции, с диэлектрической постоянной (DK) приблизительно 4,2-5,0 при 1 МГц и коэффициентом рассеивания (DF) ≤ 0,01 (обычные), что делает их пригодными для изоляции в приложениях низкочастотных или низких частоты.

2. Механическая прочность: Высокий модуль стеклянного волокна дает оба материала превосходную прочность на растяжение (≥300 МПа), прочность на сжатие (≥1000 МПа) и прочность на изгиб (≥50 МПа), что делает их подходящими для использования в качестве структурных или изоляционных материалов.

3. Химическая устойчивость: оба материала устойчивы к общим кислотам и основаниям (например, соляной кислоте и гидроксида натрия) и органические растворители (такие как этанол и ацетон). Однако сильные окислительные кислоты (такие как концентрированная серная кислота) могут привести к разложению смолы, что требует особой модификации.

4. Устойчивость к погоде: немодифицировано, его можно использовать в течение длительных периодов сухой, комнатной температурной среды. (Краткосрочное воздействие на открытом воздухе может привести к деградации из-за старения ультрафиолета, что требует добавления УФ-ингибитора.)

AHD Black Fr4 Glassfiber Pale

Частичное перекрытие в приложениях

Хотя FR4 доминирует в секторе электроники, а эпоксидные ламинаты общего назначения чаще используются в промышленных применениях, между ними между двумя приложениями изоляции, не соответствующих режу: не совпадает:

• Компоненты с низким содержанием изоляции: такие как перегородки, прокладки и изоляционные опоры для общего электрического оборудования (не в высоковольтных/высокочастотных приложениях).

• Промышленные защитные структурные компоненты: такие как пластины для формы и механические защитные перегородки (требуя как прочности, так и коррозионной сопротивления).

• Недооценка альтернативы: где эстетика и точность менее важны, эпоксидные ламинаты общего назначения могут служить недорогой альтернативой FR4 (например, изоляционные структуры в некритических областях).

AHD G10 FR4 Стеклянные волокно

Последовательность основных свойств

Оба материала принадлежат к категории пластика с волокном (FRP). Их основной принцип состоит в том, чтобы объединить высокопрочное волокно (стеклянное волокно) с химическим резистентным матрицей (эпоксидная смола) для достижения комплексных свойств, которые не могут быть достигнуты одним только одним материалом (таким как «как сила, так и прочность» и «интегрированные изоляционные и несущие свойства»).

FR4, по сути, является стандартизированным электронным эпоксидным стекловолоконным листом, в то время как эпоксидный лист эпоксидного стекловолокна общего назначения является более широким термином для него, который «не строго стандартизирован». Основные общины между этими двумя лежат в очень похожих материальных системах, производственных процессах и основных характеристиках эффективности. Различия заключаются исключительно в строгих характеристиках производительности, целевых сценариях применения и степени стандартизации. Понимание этого отношения «общее происхождение, различные потоки» помогает выбрать наиболее подходящий материал на основе конкретных требований (например, необходимость в надежности и чувствительности к стоимости электроники).

AHD Эпоксидный стеклянный волокно с ЧПИ -обработкой

Сходство между эпоксидным стеклянным листом и листом FR4 Glassfiber
